کابل کواکسیال چیست؟

معرفی کابل کواکسیال

کابل کواکسیال یا Coaxial Cable یکی از رایج‌ترین کابل‌های انتقال سیگنال در دنیا است.
واژه‌ی Coaxial به معنی “هم‌محور” است، زیرا ساختار این کابل به گونه‌ای طراحی شده که رسانای مرکزی و شیلد فلزی بیرونی در یک محور قرار دارند.
این ساختار باعث می‌شود سیگنال‌ها بدون تداخل و با حداقل نویز منتقل شوند.

کابل‌های کواکسیال از دهه‌ی ۱۹۳۰ میلادی برای انتقال سیگنال‌های تلویزیونی توسعه یافتند و هنوز هم در صنایع تلویزیون، آنتن، ماهواره، شبکه‌های مخابراتی، اینترنت و دوربین‌های مداربسته (CCTV) کاربرد گسترده‌ای دارند.

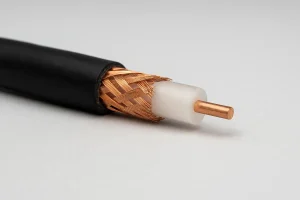

اجزاء کابل کواکسیال و جنس آن‌ها

کابل کواکسیال از چند لایه اصلی تشکیل شده است که هرکدام نقش خاصی در انتقال سیگنال و محافظت از آن دارند:

1. رسانای مرکزی (Conductor):
   هسته‌ی اصلی کابل که معمولاً از مس خالص، آلومینیوم یا مس قلع‌اندود ساخته می‌شود. وظیفه انتقال سیگنال را بر عهده دارد.

2. عایق دی‌الکتریک (Dielectric Insulator):
   لایه‌ای پلاستیکی بین رسانای مرکزی و شیلد که مانع از تماس فیزیکی آن‌ها می‌شود و در پایداری امپدانس مؤثر است.

3. شیلد (Shield):
   معمولاً از فویل آلومینیومی یا بافت مسی تشکیل شده و برای جلوگیری از تداخل الکترومغناطیسی (EMI) به کار می‌رود.

4. روکش بیرونی (Jacket):
   لایه محافظ خارجی از جنس PVC یا PE که کابل را در برابر رطوبت، نور خورشید و سایش محافظت می‌کند.

نکته فنی: ساختار هم‌محور کابل کواکسیال باعث کاهش چشمگیر نویز و افزایش پایداری سیگنال در مسیرهای طولانی می‌شود.

آشنایی با انواع کابل کواکسیال

کابل‌های کواکسیال در مدل‌ها و استانداردهای مختلف تولید می‌شوند. تفاوت اصلی آن‌ها در ضخامت، امپدانس و نوع استفاده است:

نکته: هرچه قطر کابل بیشتر باشد، تلفات سیگنال کمتر است اما انعطاف‌پذیری کاهش می‌یابد.

مزایای کابل‌ کواکسیال

1. مقاومت بالا در برابر نویز و تداخل (EMI) به دلیل وجود شیلد فلزی.

2. قابلیت انتقال سیگنال‌های آنالوگ و دیجیتال با پایداری عالی.

3. نصب ساده و سازگاری بالا با تجهیزات تلویزیون، مودم، DVR و گیرنده دیجیتال.

4. افت سیگنال پایین در فواصل متوسط.

5. دوام بالا در برابر شرایط محیطی (رطوبت، دما و ضربه).

6. هزینه مناسب‌تر نسبت به کابل‌های شبکه و فیبر نوری.

7. پشتیبانی از فرکانس‌های بالا تا چند گیگاهرتز بسته به نوع کابل.

معایب کابل‌ کواکسیال

1. افت سیگنال در مسیرهای طولانی بدون استفاده از تقویت‌کننده.

2. قطر زیاد در مدل‌های ضخیم (مثل RG11) که نصب را دشوار می‌کند.

3. انعطاف‌پذیری کمتر نسبت به کابل شبکه (LAN).

4. پهنای باند محدودتر در مقایسه با فیبر نوری.

5. در صورت نصب نادرست یا اتصال ضعیف، نویز می‌تواند کیفیت تصویر را کاهش دهد.

کاربرد کابل‌های کواکسیال

کابل‌های کواکسیال در صنایع مختلف به‌کار می‌روند و بخش مهمی از زیرساخت ارتباطی محسوب می‌شوند:

• تلویزیون و گیرنده‌های دیجیتال: انتقال سیگنال‌های تصویری با کیفیت بالا.

• دوربین‌های مداربسته (CCTV): انتقال تصویر از دوربین به DVR بدون تاخیر.

• آنتن‌های خانگی و ماهواره: انتقال سیگنال از دیش یا آنتن به گیرنده.

• اینترنت کابلی (Cable Internet): ارتباط بین مودم و شبکه ارائه‌دهنده خدمات.

• تجهیزات فرکانسی (RF): در آزمایشگاه‌ها و سیستم‌های مخابراتی.

• سیستم‌های صنعتی و نظامی: برای انتقال داده در محیط‌های دارای نویز بالا.

نکات فنی و کاربردی

1. کابل‌های کواکسیال با امپدانس ۷۵ اهم استاندارد جهانی در حوزه تصویر و تلویزیون هستند.

2. کابل‌های مس خالص رسانایی بالاتری دارند ولی قیمت آن‌ها نیز بیشتر است.

3. کابل RG6 برای کیفیت تصویر HD و 4K بهترین گزینه محسوب می‌شود.

4. هر ۳۰ متر کابل بی‌کیفیت حدود ۵٪ از سیگنال را کاهش می‌دهد.

5. شیلد دو یا سه‌لایه تا ۹۰٪ نویز محیطی را حذف می‌کند.

6. در محیط‌های مرطوب از کابل‌های ضد UV و مقاوم در برابر آب استفاده کنید.

7. تست سلامت کابل با مولتی‌متر یا تستر سیگنال RF انجام می‌شود.

نکات ایمنی و نگهداری

• کابل را بیش از حد خم نکنید (حداقل شعاع خم ۵ برابر قطر کابل).

• مسیر عبور کابل را از خطوط برق جدا نگه دارید.

• در فضای باز از کابل‌های با روکش مقاوم در برابر نور خورشید استفاده کنید.

• از کانکتورهای استاندارد مانند BNC، F-Type یا RCA بهره ببرید.

• در زمان نصب از ابزار مخصوص (Cable Stripper) استفاده شود تا شیلد آسیب نبیند.

سؤالات متداول کاربران

۱. کابل کواکسیال چیست و چه کاربردی دارد؟

کابلی است که سیگنال‌های صوتی و تصویری را با حداقل تداخل منتقل می‌کند و در تلویزیون، آنتن، اینترنت و CCTV استفاده می‌شود.

۲. تفاوت کابل RG6 و RG59 چیست؟

RG6 ضخیم‌تر و مناسب مسیرهای طولانی‌تر است، درحالی‌که RG59 انعطاف‌پذیرتر و مناسب فواصل کوتاه‌تر است.

۳. آیا کابل کواکسیال دیجیتال با کابل صوتی یکی است؟

هر دو از یک ساختار کلی استفاده می‌کنند، اما کابل صوتی مخصوص انتقال سیگنال صدای دیجیتال است و جنس شیلد متفاوتی دارد.

۴. چرا سیگنال تلویزیون ضعیف است؟

احتمالاً کابل فرسوده، شیلد آسیب‌دیده یا اتصال نادرست کانکتور باعث افت کیفیت شده است.

۵. آیا کابل کواکسیال برای اینترنت مناسب است؟

بله، بسیاری از سرویس‌دهندگان اینترنت کابلی (Cable Internet) از RG6 یا RG11 استفاده می‌کنند.

۶. کابل شبکه بهتر است یا کابل کواکسیال؟

برای انتقال داده در شبکه‌های LAN، کابل شبکه مناسب‌تر است، اما برای تصویر و سیگنال RF، کابل کواکسیال عملکرد بهتری دارد.

۷. کابل مسی بهتر است یا آلومینیومی؟

کابل‌های مسی کیفیت و رسانایی بالاتری دارند، ولی کابل‌های آلومینیومی ارزان‌تر و سبک‌تر هستند.
