بال اسکرو چیست؟
بال اسکرو مکانیزمی است که حرکت چرخشی موتور را به حرکت خطی دقیق تبدیل میکند. درون این سیستم، ساچمههای فولادی بین پیچ و مهره گردش میکنند و همین باعث میشود اصطکاک لغزشی به اصطکاک غلتشی تبدیل شود؛ نتیجه آن بازده ۹۰ تا ۹۸ درصدی است.
اجزای اصلی بال اسکرو:
-
پیچ (Screw Shaft): محور رزوهدار که نیرو را انتقال میدهد.
-
مهره (Nut): بخش متحرک که ساچمهها درون آن گردش دارند.
-
ساچمهها (Balls): عامل کاهش اصطکاک و افزایش دقت حرکتی.
در واقع بال اسکرو همان چیزی است که به دستگاه CNC یا پرینتر سهبعدی شما دقت و روانی میبخشد.

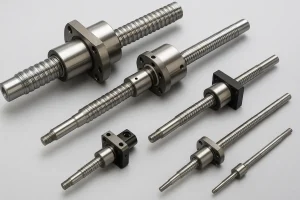

انواع بال اسکرو
انواع بال اسکرو را میتوان از سه منظر بررسی کرد: روش ساخت، نوع گردش ساچمهها و میزان پیشبارگذاری.
۱. بر اساس روش ساخت
بال اسکرو نورد شده (Rolled Ball Screw)
در فرآیند نورد سرد تولید میشود و هزینهی ساخت پایینتری دارد. دقت این نوع نسبت به مدلهای سنگزنی شده کمتر است، اما برای بسیاری از پروژههای صنعتی عمومی کفایت میکند.
کاربردها: ماشینهای بستهبندی، خطوط تولید نیمهاتومات، تجهیزات انتقال.
مزیت: قیمت اقتصادی – در دسترس بودن – تولید سریع.
بال اسکرو سنگخورده یا سنگزنی شده (Ground Ball Screw)
در این روش، رزوهها با سنگزنی دقیق ایجاد میشوند و دقت حرکتی بسیار بالا دارند. معمولاً در ماشینهای CNC، تجهیزات اندازهگیری و صنایع هوافضا استفاده میشوند.
مزیت: دقت بسیار بالا، خطای حرکتی ناچیز، عملکرد نرم.
عیب: هزینه بالاتر و نیاز به نگهداری دقیقتر.
بال اسکروهای دقیق (Precision Ball Screw)
دارای تلرانس بسیار پایین (کلاس C0 تا C5) و مناسب سیستمهای کنترل موقعیت و رباتیک پیشرفته.
۲. بر اساس نوع گردش ساچمهها
-
External Return (بازگشت خارجی): ساچمهها از مسیر بیرونی مهره باز میگردند.
-
Internal Return (بازگشت داخلی): مسیر بازگشت درون مهره تعبیه شده است.
-
End Cap Return (بازگشت با درپوش انتهایی): پرکاربردترین نوع در بال اسکروهای دقیق.
۳. بر اساس نوع بارگذاری
-
Preloaded (پیشبارگذاریشده): برای حذف لقی (Backlash) در سیستمهای CNC و اندازهگیری.
-
Non-Preloaded: برای کاربردهای عمومیتر با هزینه پایینتر.
بال اسکرو مینیاتور
بال اسکروهای مینیاتوری ابعادی بسیار کوچک دارند و در تجهیزات دقیق مانند میکروسکوپها، چاپگرهای سهبعدی ظریف، رباتهای سبک و ابزارهای پزشکی استفاده میشوند.
این نوع معمولاً دارای قطر کمتر از ۱۰ میلیمتر است و بهدلیل دقت حرکتی بالا، در فضاهای محدود ایدهآل محسوب میشود.
مزایا و معایب بال اسکرو
دقت بالا
حرکت نرم و قابل تکرار، بدون لغزش یا خطای قابلتوجه.
قدرت و باربری زیاد
تحمل بارهای محوری بالا با تغییر شکل حداقلی.
بهرهوری بالا
بازدهی بین ۹۰ تا ۹۸ درصد، به دلیل تبدیل اصطکاک لغزشی به غلتشی.
چرخه طولانی و تکرارپذیری عالی
حرکت یکنواخت و قابل اعتماد در طول زمان، مناسب برای کاربردهای صنعتی مداوم.
سرعت بالا
به لطف اصطکاک کم، میتواند با سرعت زیاد و مصرف انرژی پایین حرکت کند.
کمصدا و کملرزش
مناسب محیطهای کاری دقیق و خطوط تولید حساس به لرزش.
معایب
-
قیمت بالاتر نسبت به پیچهای سربی
-
نیاز به روانکاری مداوم
-
حساسیت به گردوغبار و آلودگی محیط
کاربردهای بال اسکرو
بال اسکرو در طیف گستردهای از صنایع کاربرد دارد، از جمله:
-
ماشینهای CNC و فرز دقیق
-
چاپگرهای سهبعدی صنعتی
-
تجهیزات رباتیک و هوش مصنوعی حرکتی
-
سیستمهای اتوماسیون و جابجایی
-
ابزارهای اندازهگیری دقیق و اپتیکی
در تمامی این موارد، هدف اصلی استفاده از بال اسکرو، افزایش دقت، سرعت و عمر مفید تجهیزات حرکتی است.
نکات خرید بال اسکرو
انتخاب صحیح بال اسکرو نقش مهمی در عملکرد دستگاه و هزینه تمامشده پروژه دارد. پیش از خرید از فروشگاههای صنعتی مانند پارتینه بال اسکرو یا دیجیکالا، موارد زیر را در نظر بگیرید:
۱. قطر (Diameter)
قطر محور باید متناسب با بار محوری و گشتاور انتخاب شود. قطر زیادتر تحمل بار را بالا میبرد، ولی وزن و هزینه را نیز افزایش میدهد.
۲. گام (Lead)
گام نشاندهندهی میزان حرکت مهره در هر چرخش پیچ است.
-
گام بزرگ → سرعت بالا، دقت کمتر
-
گام کوچک → دقت بالا، سرعت کمتر
۳. روش تولید
اگر دقت برایتان حیاتی است، مدلهای سنگخورده (Ground) انتخاب بهتریاند.
برای پروژههای عمومیتر، نوع نورد شده (Rolled) کافی است.
۴. جنس ساخت
اغلب از فولاد آلیاژی سختکاریشده (مثل SCM415 یا SUS440C) ساخته میشود تا در برابر سایش و فشار مقاوم باشد.
۵. مهره (Nut)
مهرهها در مدلهای فلنجدار، استوانهای و با درپوش انتهایی عرضه میشوند. نوع فلنجدار برای نصب آسانتر مناسبتر است.
💡 پیشنهاد: اگر به دنبال ست کامل بال اسکرو شامل پیچ، مهره و بلبرینگ هستید، حتماً مطمئن شوید کلاس دقت و گام آن با مشخصات موتور و ریل دستگاه شما هماهنگ است.
جدول بال اسکرو (نمونهی محاسباتی)
| نوع بال اسکرو | قطر (میلیمتر) | گام (میلیمتر) | کلاس دقت | کاربرد |
|---|---|---|---|---|
| Rolled C7 | ۱۶ | ۱۰ | متوسط | پرینتر سهبعدی و تجهیزات سبک |
| Ground C5 | ۲۵ | ۵ | بالا | ماشین CNC صنعتی |
| Precision C3 | ۳۲ | ۱۰ | بسیار بالا | رباتیک و ابزار اندازهگیری |
| Miniature | ۸ | ۲ | دقیق | تجهیزات پزشکی و نانوتکنولوژی |
نگهداری و مراقبت از بال اسکرو
بال اسکرو در عین کارایی بالا، نیاز به نگهداری منظم دارد:
-
روانکاری منظم با گریس یا روغن مخصوص.
-
جلوگیری از آلودگی با نصب سیل یا بلوز محافظ.
-
نصب صحیح برای جلوگیری از تنش جانبی یا تابخوردگی.
-
بازرسی دورهای جهت تشخیص لقی و سایش.
نکته مهم این است که در صورت شنیدن صدای غیرعادی یا کاهش دقت حرکتی، سیستم باید فوراً بررسی و روانکاری شود.
سوالات متداول درباره بال اسکرو
۱. بال اسکرو چیست و چه کاربردی دارد؟
بال اسکرو سیستمی مکانیکی است که حرکت چرخشی را به حرکت خطی دقیق تبدیل میکند و در دستگاههای CNC، پرینتر سهبعدی و تجهیزات رباتیک کاربرد دارد.
۲. تفاوت بال اسکرو با پیچ سربی چیست؟
در پیچ سربی، اصطکاک لغزشی وجود دارد، اما در بال اسکرو ساچمهها موجب غلتش میشوند و بازده را تا ۹۸٪ بالا میبرند.
۳. Backlash چیست؟
Backlash یا لقی فاصلهی آزاد بین پیچ و مهره است. در سیستمهای دقیق از بال اسکرو پیشبارگذاریشده (Preloaded) استفاده میشود تا این فاصله از بین برود.
۴. چه عواملی در انتخاب بال اسکرو مهم هستند؟
گام، قطر، کلاس دقت، نوع بارگذاری، روش تولید و شرایط محیطی.
۵. آیا بال اسکرو نیاز به روانکاری دارد؟
بله، عدم روانکاری سبب سایش سریع و قفل شدن ساچمهها میشود.
۶. بال اسکرو نورد شده بهتر است یا سنگزنی شده؟
برای پروژههای صنعتی دقیق، نوع Ground پیشنهاد میشود. برای مصارف عمومیتر، مدل Rolled مقرونبهصرفهتر است.
۷. چطور میتوان فهمید بال اسکرو فرسوده شده است؟
افزایش صدا، لقی غیرعادی و کاهش دقت حرکت از نشانههای فرسودگی است.
۸. در چه محیطهایی نباید از بال اسکرو استفاده کرد؟
در محیطهایی با گردوغبار زیاد یا رطوبت بالا مگر اینکه از پوشش محافظ استفاده شود.
