اورلب میلگرد چیست و چرا اهمیت دارد
اورلب میلگرد به معنای همپوشانی دو میلگرد در امتداد یکدیگر است تا نیروی کششی و فشاری بهصورت کامل از یک میلگرد به میلگرد دیگر منتقل شود.
هدف اصلی این اتصال، تأمین پیوستگی میلگردها در محلهایی است که طول آنها محدود شده و امکان استفاده از یک میلگرد یکتکه وجود ندارد.
اگر طول اورلب کمتر از مقدار استاندارد اجرا شود، انتقال نیرو ناقص خواهد بود و ممکن است در محل وصله ترک یا شکست بتن رخ دهد. در مقابل، اجرای بیش از حد طول اورلب، باعث هدررفت میلگرد و افزایش هزینه میشود.
انواع روشهای وصله میلگرد در سازههای بتنی
وصله یا اتصال میلگردها در سازهها به سه روش کلی انجام میشود:
-
وصله همپوشانی (اورلب) – متداولترین روش در ایران، مخصوص میلگردهای با قطر کمتر از ۳۶ میلیمتر.
-
وصله مکانیکی یا کوپلر – اتصال میلگردها با استفاده از قطعه فلزی مخصوص برای انتقال کامل نیرو.
-
وصله جوشی – در موارد خاص و طبق ضوابط ویژه برای میلگردهایی که قابلیت جوشکاری دارند.
هرکدام از این روشها بسته به نوع سازه، شرایط بارگذاری، و قطر میلگرد انتخاب میشوند.
عوامل مؤثر بر طول اورلب میلگرد
طول اورلب تابع چندین عامل است:
-
قطر میلگرد (Φ): هرچه قطر میلگرد بیشتر باشد، طول اورلب نیز افزایش مییابد.
-
نوع میلگرد: میلگردهای آجدار نسبت به میلگردهای صاف، چسبندگی بیشتری دارند و طول اورلب کوتاهتری نیاز دارند.
-
نوع نیرو (کششی یا فشاری): در نواحی کششی، طول اورلب معمولاً بیشتر از نواحی فشاری است.
-
مقاومت بتن: بتن با مقاومت بالاتر، امکان کاهش طول اورلب را فراهم میکند.
-
شرایط اجرایی: تمیزی سطح میلگرد، فاصله و تراکم میلگردها نیز بر عملکرد وصله تأثیرگذار است.
فرمول محاسبه طول اورلب میلگرد
در آییننامهها، طول اورلب معمولاً بر اساس فرمول زیر محاسبه میشود:
فرمول عمومی:
Ld = 50 × قطر میلگرد (Φ)
بهعنوان مثال:
-
برای میلگرد Φ۱۶ → Ld = 50 × ۱۶ = ۸۰۰ میلیمتر
-
برای میلگرد Φ۲۰ → Ld = 50 × ۲۰ = ۱۰۰۰ میلیمتر
این فرمول برای شرایط استاندارد بتن C25 و میلگرد آجدار در ناحیه کششی کاربرد دارد.
در نواحی فشاری، این مقدار معمولاً حدود ۷۰٪ طول کششی در نظر گرفته میشود.
ضوابط و استانداردهای اورلب میلگرد در آییننامه بتن ایران (آبا)
بر اساس آییننامه بتن ایران (آبا):
-
حداقل طول اورلب برای میلگردهای آجدار در ناحیه کششی: ۴۰ تا ۵۰ برابر قطر میلگرد
-
حداقل طول اورلب برای میلگردهای صاف: ۶۰ برابر قطر میلگرد
-
در هر مقطع، حداکثر ۵۰ درصد میلگردها میتوانند همزمان وصله داشته باشند.
-
محل وصله نباید در منطقه بیشترین لنگر خمشی قرار گیرد (مثل وسط دهانه تیر).
-
رعایت پوشش بتنی مناسب در محل اورلب الزامی است تا از خوردگی جلوگیری شود.
تفاوت اورلب میلگرد در نواحی کششی و فشاری
در میلگردهای کششی، انتقال نیرو از طریق چسبندگی بین بتن و فولاد انجام میشود، بنابراین طول اورلب باید بیشتر باشد تا نیروی کشش کاملاً منتقل شود.
اما در میلگردهای فشاری، بتن بخش عمده نیرو را تحمل میکند و طول همپوشانی میتواند کوتاهتر در نظر گرفته شود.
بهصورت تقریبی:
-
اورلب کششی: ۴۰ تا ۵۰ Φ
-
اورلب فشاری: ۳۰ تا ۴۰ Φ
اورلب میلگرد در فونداسیون، تیر، ستون و سقف

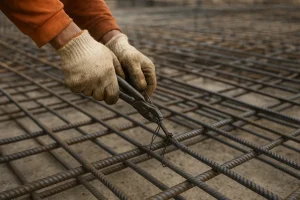

در فونداسیون:
اورلب معمولاً در محل اتصال میلگردهای ریشه ستون با شبکه آرماتور تحتانی یا فوقانی انجام میشود.
در تیر:
وصله باید در نواحی با تنش کمتر (حدود یکسوم دهانه از تکیهگاه) اجرا شود تا از تمرکز تنش جلوگیری گردد.
در ستون:
وصلهها در محلهایی با تنش کمتر (در نزدیکی گرههای ستون) انجام میشوند و معمولاً stagger یا با فاصله از هم قرار میگیرند.
در سقف و دیوار برشی:
وصلهها باید بهصورت مرحلهای و با فاصله مناسب از هم انجام شوند تا ازدحام میلگرد در یک نقطه ایجاد نشود.
روشهای جایگزین اورلب (کوپلر، جوش، وصله مکانیکی)
-
کوپلر میلگرد:
نوعی اتصال مکانیکی است که دو سر میلگرد را با قطعه فلزی به هم متصل میکند. دقت بالا، صرفهجویی در طول میلگرد و اجرای سریع از مزایای آن است. -
وصله جوشی:
فقط برای میلگردهای خاص و در شرایط کنترلشده مجاز است. معمولاً در پروژههای خاص یا صنعتی استفاده میشود. -
وصله مکانیکی با غلاف:
در برخی موارد از غلاف فلزی پر از گروت برای انتقال نیرو استفاده میشود.
نکات اجرایی مهم در هنگام اورلب میلگرد
-
دو میلگرد باید در امتداد هم و بدون انحراف قرار گیرند.
-
میلگردها در محل اورلب باید تمیز، بدون زنگزدگی و آلودگی باشند.
-
طول اورلب طبق نقشه و آییننامه اجرا شود، نه بهصورت تجربی.
-
اورلبها نباید در یک مقطع بهصورت همزمان و در یک محل متمرکز شوند.
-
فاصله کافی بین اورلبها حفظ شود تا بتنریزی بهدرستی انجام شود.
اشتباهات رایج در اجرای اورلب میلگرد
-
کوتاه کردن طول اورلب برای صرفهجویی در میلگرد
-
اجرای اورلب در وسط دهانه یا محل حداکثر خمش
-
همپوشانی بیش از حد میلگردها و افزایش تراکم در یک ناحیه
-
عدم رعایت فاصله بین دو وصله مجاور
-
بیتوجهی به تمیزی میلگردها قبل از بتنریزی
جدول استاندارد طول اورلب میلگرد (تقریبی)
| قطر میلگرد (Φ) | نوع میلگرد | طول اورلب کششی (میلیمتر) | طول اورلب فشاری (میلیمتر) |
|---|---|---|---|
| ۱۲ | آجدار | ۶۰۰ | ۴۵۰ |
| ۱۴ | آجدار | ۷۰۰ | ۵۰۰ |
| ۱۶ | آجدار | ۸۰۰ | ۵۶۰ |
| ۲۰ | آجدار | ۱۰۰۰ | ۷۰۰ |
| ۲۵ | آجدار | ۱۲۵۰ | ۸۷۵ |
مقادیر جدول برای بتن با مقاومت متوسط (C25) و طبق ضوابط آییننامه آبا تنظیم شده است.
کاهش مصرف میلگرد با روشهای جدید وصله
یکی از دغدغههای پیمانکاران، هدررفت میلگرد در محل اورلب است. استفاده از کوپلر میلگرد یا وصله مکانیکی میتواند باعث صرفهجویی ۱۰ تا ۱۵ درصدی در مصرف میلگرد شود.
علاوه بر کاهش وزن سازه، این روشها سرعت اجرا را بالا میبرند و تراکم میلگرد را در محل وصله کاهش میدهند.
استفاده از نرمافزارها برای محاسبه خودکار اورلب
امروزه نرمافزارهایی مانند SAFE، ETABS و Revit امکان محاسبه خودکار طول وصله میلگرد را طبق آییننامههای مختلف (آبا، ACI، Eurocode) فراهم کردهاند.
همچنین بسیاری از شرکتهای طراحی داخلی جدولهای آماده یا اکسلفرم مخصوص برای محاسبه سریع طول اورلب در اختیار مهندسان قرار میدهند.
جمعبندی و توصیههای نهایی برای مهندسان و مجریان
-
همیشه محاسبه طول اورلب را بر اساس آییننامه و نوع میلگرد انجام دهید.
-
از اجرای وصلهها در محل تنش بالا خودداری کنید.
-
در پروژههای بزرگ، استفاده از کوپلر یا وصله مکانیکی را بهجای اورلب سنتی بررسی کنید.
-
نظارت دقیق در مرحله آرماتوربندی، کلید جلوگیری از ضعف در محل وصله است.
-
توجه به جزئیات اجرایی مانند تمیزی میلگرد، فاصله و تراکم، تأثیر زیادی در دوام سازه دارد.
سوالات متداول درباره اورلب میلگرد
-
اورلب میلگرد چیست و چه کاربردی دارد؟
اتصال دو میلگرد در امتداد یکدیگر برای انتقال نیرو بین آنها بدون استفاده از جوش یا کوپلر. -
طول استاندارد اورلب میلگرد چقدر است؟
بین ۴۰ تا ۵۰ برابر قطر میلگرد در ناحیه کششی، بسته به نوع میلگرد و بتن. -
چگونه طول اورلب را محاسبه کنیم؟
با استفاده از فرمول Ld = 50 × قطر میلگرد (Φ). -
در چه محلهایی نباید اورلب اجرا شود؟
در نواحی با تنش زیاد، مانند وسط دهانه تیرها یا محل خمش. -
آیا استفاده از کوپلر بهجای اورلب مجاز است؟
بله، در پروژههای بزرگ و مقاطع پرتراکم، کوپلر جایگزین مناسب و اقتصادیتری است. -
حداکثر چند درصد از میلگردها میتوانند همزمان وصله شوند؟
حداکثر ۵۰ درصد میلگردهای یک مقطع. -
چرا طول اورلب میلگردهای صاف بیشتر است؟
چون چسبندگی آنها با بتن کمتر از میلگردهای آجدار است. -
چگونه از خطای اجرایی در اورلب جلوگیری کنیم؟
با کنترل نقشهها، نظارت دقیق در کارگاه و استفاده از جدولهای استاندارد طول وصله.
