صفر تا صد اجرای لوله کیسینگ (راهنمای کامل و کاربردی)
در هر پروژه حفاری، از چاههای نفت و گاز گرفته تا چاههای آب و زمینگرمایی، «لوله کیسینگ» یکی از حیاتیترین اجزای ساختاری به شمار میآید.
این لوله فولادی درون چاه نصب میشود تا از ریزش دیوارهها، نشت مایعات بین لایهای و نفوذ آلایندهها جلوگیری کند. در واقع، اجرای صحیح کیسینگ تضمینکننده ایمنی، پایداری و طول عمر چاه است.
در این مقاله، صفر تا صد اجرای لوله کیسینگ را از مرحله طراحی تا نصب و تست فشار بررسی میکنیم تا بدانید چطور میتوان با انتخاب درست متریال و اجرای اصولی، از بروز مشکلات پرهزینه جلوگیری کرد.
لوله کیسینگ چیست و چه کاربردی دارد؟
لوله کیسینگ (Casing Pipe) نوعی لوله فولادی ضخیم است که درون چاه قرار میگیرد تا دیواره آن را از ریزش یا نشت محافظت کند.
کاربرد اصلی آن شامل:
-
تثبیت دیواره چاه
-
جلوگیری از ورود آبهای زیرزمینی به طبقات دیگر
-
ایزولهکردن فشارهای مختلف در عمقهای متفاوت
-
فراهمکردن مسیر ایمن برای عبور سیالات
تفاوت کیسینگ با تیوبینگ در این است که کیسینگ برای محافظت از چاه به کار میرود، در حالی که تیوبینگ برای انتقال سیالات تولیدی (نفت، گاز، یا آب) استفاده میشود.
انواع لوله کیسینگ و موارد استفاده هرکدام
انواع کیسینگ بر اساس مرحله حفاری و عمق چاه انتخاب میشود:
| نوع کیسینگ | کاربرد |
|---|---|
| کیسینگ سطحی (Surface Casing) | جلوگیری از ریزش لایههای سطحی و ورود آبهای زیرزمینی |
| کیسینگ میانی (Intermediate Casing) | محافظت از طبقات ناپایدار و کنترل فشارهای میانی |
| کیسینگ تولیدی (Production Casing) | انتقال سیالات تولیدی از اعماق چاه به سطح |
| کیسینگ محافظ (Protective Casing) | محافظت در برابر خوردگی و فشار اضافی |
انتخاب نوع کیسینگ به عمق چاه، نوع خاک، فشار لایهها و نوع سیال بستگی دارد.
مراحل اجرای لوله کیسینگ از ابتدا تا انتها
اجرای صحیح لوله کیسینگ شامل چند مرحله کلیدی است:
-
حفاری اولیه:
چاه تا عمق مورد نظر بر اساس طراحی حفاری میشود. -
انتخاب کیسینگ:
با توجه به قطر چاه، شرایط زمین و فشار، نوع و ضخامت کیسینگ انتخاب میشود. -
پایینگذاری کیسینگ:
لولهها بهصورت مرحلهای وارد چاه میشوند و با ابزارهایی مانند Guide Shoe هدایت میگردند. -

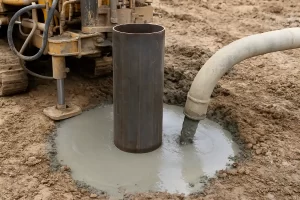

سیمانکاری کیسینگ:
فضای بین دیواره چاه و لوله با دوغاب سیمان مخصوص پر میشود تا آببندی کامل انجام شود. -
تست فشار و بازرسی نهایی:
در انتها تست فشار و لاگ سیمان برای بررسی چسبندگی و مقاومت انجام میشود.
تجهیزات و ابزارهای مورد نیاز برای اجرای کیسینگ
اجرای کیسینگ به مجموعهای از ابزارهای تخصصی نیاز دارد، از جمله:
-
هد کیسینگ (Casing Head): برای نگهداری و آببندی قسمت بالایی چاه
-
کفشکی (Casing Shoe): برای هدایت کیسینگ در چاه و جلوگیری از آسیب به لایهها
-
Centralizer (مرکزکننده): جهت حفظ موقعیت دقیق کیسینگ در مرکز چاه
-
Float Collar و Float Shoe: برای کنترل دوغاب سیمان و جلوگیری از برگشت آن
-
ابزارهای سیمانکاری و تست فشار: جهت تثبیت و کنترل نهایی
نکات فنی و مهندسی در طراحی و اجرای کیسینگ
-
طراحی کیسینگ بر اساس استاندارد API 5CT انجام میشود.
-
محاسبات فشار، کشش و گشتاور باید پیش از نصب دقیقاً بررسی شوند.
-
ضخامت لوله باید با فشار عملیاتی چاه متناسب باشد.
-
در محیطهای خورنده از لولههای ضد خوردگی (CRA) استفاده میشود.
-
مرکزیت لوله و کیفیت سیمانکاری، دو عامل کلیدی در دوام کیسینگ هستند.
مشکلات رایج در اجرای لوله کیسینگ و راهحلها
| مشکل | علت | راهحل |
|---|---|---|
| گیر کردن کیسینگ در چاه | انحراف چاه یا گل حفاری زیاد | استفاده از سنترالایزر و بررسی مسیر |
| نشت دوغاب سیمان | نقص در آببندی | استفاده از سیمان با چگالی مناسب |
| شکستگی کیسینگ | فشار بیش از حد یا انتخاب غلط قطر | کنترل فشار و انتخاب قطر استاندارد |
| خوردگی کیسینگ | تماس با مواد شیمیایی یا رطوبت | استفاده از پوشش ضد خوردگی یا فولاد CRA |
جنس و ویژگیهای فنی لوله کیسینگ
لولههای کیسینگ معمولاً از فولاد کربنی با مقاومت بالا ساخته میشوند.
در چاههایی با شرایط خاص از انواع زیر استفاده میشود:
-
کیسینگ فولادی معمولی: پرکاربردترین نوع در پروژههای عمومی
-
کیسینگ گالوانیزه: مقاومتر در برابر زنگزدگی
-
کیسینگ ضد خوردگی (CRA): مناسب محیطهای دارای گازهای ترش و مواد شیمیایی
ضخامت لوله معمولاً بین ۶ تا ۲۰ میلیمتر متغیر است و بر اساس فشار طراحی انتخاب میشود.
هزینه اجرای لوله کیسینگ و عوامل مؤثر بر قیمت
هزینه نهایی به عوامل مختلفی بستگی دارد:
-
عمق و قطر چاه
-
نوع خاک و فشار لایهها
-
جنس و ضخامت لوله
-
تجهیزات و مواد مصرفی در سیمانکاری
-
نیروی متخصص و زمان اجرا
برای کاهش هزینهها، استفاده از لولههای استاندارد داخلی و انتخاب دقیق عمق نصب توصیه میشود.
نکات ایمنی و الزامات اجرایی در عملیات کیسینگگذاری
-
قبل از شروع عملیات باید فشار چاه و شرایط لایهها بهدقت بررسی شود.
-
در هنگام سیمانکاری، اپراتور باید از نشت دوغاب جلوگیری کند.
-
کارکنان باید از تجهیزات ایمنی مانند دستکش، کلاه و عینک مخصوص استفاده کنند.
-
تمامی عملیات نصب باید زیر نظر مهندس حفاری تأییدشده انجام گیرد.
نگرانیهای کاربران و راهکارها
نگرانی فنی: آیا کیسینگ فشار بالا را تحمل میکند؟
انتخاب لوله مطابق API 5CT و انجام تست فشار در محل
نگرانی اقتصادی: هزینه نهایی پروژه زیاد است؟
انتخاب لوله با ضخامت بهینه و اجرای دقیق سیمانکاری برای کاهش دوبارهکاریها
نگرانی کیفیت: آیا کیسینگ دوام طولانی دارد؟
استفاده از متریال ضد خوردگی و بازرسی دورهای
نگرانی ایمنی: اگر نشت ایجاد شود چه؟
تست نهایی سیمان و کنترل لاگ سیمان قبل از بهرهبرداری
سؤالات متداول درباره اجرای لوله کیسینگ
۱. لوله کیسینگ چیست و چرا استفاده میشود؟
برای محافظت از دیواره چاه در برابر ریزش و نشت سیالات استفاده میشود.
۲. مراحل اجرای لوله کیسینگ چند گام است؟
پنج مرحله اصلی: حفاری، انتخاب لوله، نصب، سیمانکاری و تست نهایی.
۳. هزینه اجرای لوله کیسینگ چقدر است؟
بسته به عمق، نوع لوله و تجهیزات بین ۱۵ تا ۳۰ درصد کل هزینه حفاری را تشکیل میدهد.
۴. چگونه از خوردگی کیسینگ جلوگیری کنیم؟
با استفاده از پوششهای ضد خوردگی، مواد محافظ و بازرسی دورهای.
۵. عمر مفید کیسینگ چقدر است؟
بهطور میانگین ۲۰ تا ۳۰ سال، اما در شرایط مناسب تا ۴۰ سال هم دوام دارد.
