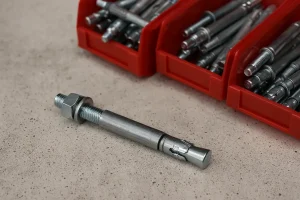

اجزای تشکیلدهنده رول بولت هیلتی
رول بولت هیلتی از چند جزء فلزی تشکیل شده که با هماهنگی کامل باعث ایجاد گیرایی و استحکام بالا در داخل بتن یا سنگ میشوند. اجزای اصلی عبارتند از:
| جزء | توضیح |
|---|---|
| بدنه (Sleeve) | استوانهای فلزی با شکاف انبساطی که درون سوراخ قرار میگیرد. |
| پیچ یا بولت (Bolt) | وظیفه سفت کردن و اعمال نیرو برای باز شدن گوه را دارد. |
| مهره (Nut) | برای تنظیم و تثبیت نهایی اتصال استفاده میشود. |
| واشر (Washer) | به توزیع یکنواخت فشار کمک میکند. |
| گوه یا مخروط (Cone) | با حرکت درون بدنه باعث انبساط و قفل شدن رول بولت در داخل بتن میشود. |
این ساختار مکانیکی باعث میشود رول بولت بتواند بارهای کششی و برشی را بهطور ایمن به سطح منتقل کند.
نحوه عملکرد و نصب رول بولت هیلتی
عملکرد رول بولت هیلتی بر اساس انبساط مکانیکی در داخل سوراخ است. مراحل نصب بهطور خلاصه به شکل زیر است:
-
سوراخکاری: ابتدا سطح بتن یا سنگ با مته مناسب سوراخ میشود (عمق سوراخ باید متناسب با طول رول بولت باشد).
-
تمیزکاری سوراخ: گرد و غبار یا ذرات باقیمانده باید کاملاً پاک شود، زیرا بر قدرت گیرایی تأثیر زیادی دارد.
-
قرار دادن رول بولت: رول بولت درون سوراخ قرار میگیرد تا بدنه در جای خود بنشیند.
-
سفت کردن پیچ یا مهره: با چرخاندن مهره، گوه انتهایی باز میشود و بدنه در دیواره سوراخ منبسط میگردد.
-
تست نهایی: برای اطمینان از نصب درست، باید گشتاور (Torque) سفت شدن با آچار ترکمتر بررسی شود.
نکته: نصب اشتباه یا عدم تمیز کردن سوراخ میتواند تا ۵۰٪ از قدرت تحمل بار را کاهش دهد.
انواع رول بولت هیلتی و کاربردهای آن
Hilti مجموعه گستردهای از رول بولتها را برای نیازهای مختلف طراحی کرده است. شناخت انواع آن به انتخاب صحیح کمک زیادی میکند:
| نوع رول بولت | ویژگیها و کاربرد |
|---|---|
| رول بولت سقفی | برای نصب آویزهای تاسیساتی، لولهکشی و داکتها؛ سبک و قابل اعتماد. |
| رول بولت سنگی | مناسب برای سطوح سخت مانند سنگ گرانیت یا نماهای سنگی. |
| رول بولت سنگین (Heavy Duty) | تحمل بار بالا؛ استفاده در ستونها، پایههای فلزی و ماشینآلات صنعتی. |
| رول بولت شیمیایی (Chemical Anchor) | ترکیب مکانیکی و چسب اپوکسی برای مقاومت بیشتر در بتنهای ترکخورده. |
| رول بولت سفید | نوعی رول بولت با پوشش ضدزنگ سفید، مناسب محیطهای مرطوب. |
| رول بولت حلقهای (Eye Bolt) | در انتها دارای حلقه برای آویز کابل، زنجیر یا تجهیزات تاسیساتی. |
در کاتالوگ رول بولت هیلتی، این مدلها معمولاً با کدهایی مانند HST3، HSA، HSL-3 یا HIT-HY 200 مشخص میشوند.
محاسبات و قدرت رول بولت هیلتی
یکی از عوامل تعیینکننده در انتخاب رول بولت، قدرت تحمل بار (Load Capacity) آن است. این مقدار به نوع رول بولت، قطر، عمق کاشت و جنس سطح بستگی دارد.
بهصورت میانگین، رول بولتهای هیلتی در سایزهای مختلف دارای ویژگیهای زیر هستند:
| سایز | نوع سطح نصب | قدرت کششی تقریبی (kN) | قدرت برشی تقریبی (kN) |
|---|---|---|---|
| M8 | بتن C20/25 | ۱.۵ | ۲.۰ |
| M10 | بتن C25/30 | ۳.۰ | ۳.۵ |
| M12 | بتن C30/37 | ۵.۰ | ۶.۰ |
| M16 | بتن C40/45 | ۱۰ | ۱۲ |
| M20 | بتن C50/60 | ۱۵ | ۱۸ |
برای محاسبات دقیق، میتوان از نرمافزار Hilti PROFIS Engineering استفاده کرد که تمام ضوابط طراحی انکر را بر اساس استاندارد ETA و ACI ارائه میدهد.
مزایا و معایب استفاده از رول بولت هیلتی
مزایا
-
قدرت و دوام بالا: ساختهشده از فولاد ضدزنگ با گواهی ETA و مقاومت زلزله.
-
نصب آسان و سریع: بدون نیاز به زمان انتظار یا عملآوری چسب.
-
قابلیت استفاده در انواع بتن (ترکدار یا بدون ترک).
-
پایداری بلندمدت و ضد زنگ بودن مدلهای گالوانیزه یا سفید.
معایب
-
قیمت بالاتر نسبت به برندهای غیر اصلی یا چینی.
-
نیاز به دقت بالا در نصب و رعایت عمق و گشتاور استاندارد.
-
محدودیت در استفاده برای سطوح نرم مانند آجر توخالی یا گچ.
مقایسه رول بولت هیلتی با سایر روشهای اتصال
| روش اتصال | نوع عملکرد | مزایا | معایب |
|---|---|---|---|
| رول بولت هیلتی | مکانیکی (انبساطی) | سریع، مقاوم، بدون چسب | قیمت بالاتر |
| انکر شیمیایی | با چسب رزینی یا اپوکسی | مقاومت فوقالعاده در بتن ترکخورده | نیاز به زمان عملآوری |
| پلاک و پیچ معمولی | اتصال سطحی ساده | ارزان و سریع | تحمل بار پایین |
| میخ و چکش پودری | ضربهای | سرعت بالا | مناسب سطوح نازک، دقت پایین |
در پروژههایی که ایمنی و دوام مهم است (مثل سازههای فلزی سنگین یا تابلوهای مرتفع)، رول بولت هیلتی انتخاب مطمئنتری محسوب میشود.
کاربردهای رول بولت هیلتی در صنایع مختلف
-
صنعت ساختمان: نصب نماهای فلزی، براکتها، ساپورت تاسیسات.
-
کارخانهها و تأسیسات صنعتی: ثابت کردن ماشینآلات سنگین.
-
زیرساخت شهری: نصب پایه چراغها و تابلوهای بزرگراهی.
-
تجهیزات ایمنی: پایه نردبان، ریل حفاظتی و سیستمهای اطفای حریق.
-
پروژههای تاسیساتی: آویز لولهها و کانالهای تهویه.
نکات مهم در انتخاب و خرید رول بولت هیلتی
در هنگام انتخاب رول بولت مناسب، به موارد زیر دقت کنید تا از اصالت، ایمنی و تناسب فنی اطمینان داشته باشید:
-
برند و اصالت کالا: از فروشندگان معتبر Hilti خرید کنید؛ نمونههای تقلبی در بازار زیادند.
-
نوع پروژه: برای بارهای سنگین از مدلهای HST3 یا HSL استفاده کنید.
-
جنس محیط: در مناطق مرطوب، از رول بولت استیل یا سفید ضدزنگ بهره ببرید.
-
محاسبات بار: نوع و اندازه رول بولت را بر اساس وزن و نیروهای کششی تعیین کنید.
-
قیمت نصب رول بولت: هزینه نصب بستگی به تعداد، سایز و نوع سطح دارد؛ اما کیفیت اجرا از قیمت مهمتر است.
-
دسترسی به کاتالوگ رول بولت هیلتی: پیش از خرید، مشخصات فنی را در کاتالوگ رسمی Hilti بررسی کنید.
سوالات متداول (FAQ)
۱. رول بولت هیلتی چیست و چه کاربردی دارد؟
ابزاری مکانیکی برای اتصال قطعات فلزی یا سازهای به بتن، سنگ یا مصالح سخت است که با مکانیزم انبساطی عمل میکند.
۲. تفاوت رول بولت هیلتی با رول بولت معمولی چیست؟
مدل هیلتی دارای تأییدیه فنی (ETA)، مقاومت بالاتر و کیفیت ساخت دقیقتری است.
۳. نحوه نصب صحیح رول بولت چگونه است؟
با سوراخکاری استاندارد، تمیز کردن حفره و سفت کردن با آچار گشتاورسنج؛ رعایت جزئیات حیاتی است.
۴. قدرت رول بولت چقدر است؟
بسته به سایز و نوع بتن، از ۱ تا ۱۵ کیلو نیوتن ظرفیت تحمل کششی دارد.
۵. قیمت رول بولت هیلتی از چه عواملی تأثیر میگیرد؟
از نوع فولاد، سایز، کشور تولیدکننده و حجم خرید. مدلهای استیل ضدزنگ معمولاً گرانترند.
۶. آیا رول بولت هیلتی برای بتن ترکخورده مناسب است؟
بله، مدلهای HST3 و HIT-HY دارای گواهی استفاده در بتن ترکخورده و محیطهای لرزشی هستند.
۷. آیا امکان باز و استفاده مجدد از رول بولت وجود دارد؟
در اغلب مدلهای مکانیکی بله، اما در انکرهای شیمیایی خیر.
۸. از کجا بفهمیم رول بولت اصل هیلتی است؟
بستهبندی، کد محصول و بارکد Hilti را بررسی کنید؛ نسخههای اصلی دارای لوگوی برجسته و گواهی فنی هستند.
