مقدمهای بر اهمیت بستن صحیح میلگرد
نقش میلگرد در استحکام سازههای بتنی
میلگرد بهعنوان اسکلت سازههای بتنی، وظیفه اصلی در تحمل نیروهای کششی را بر عهده دارد. بتن به تنهایی در برابر فشار مقاوم است اما در کشش ضعف دارد. ترکیب بتن و میلگرد باعث ایجاد سازهای مستحکم و پایدار میشود.
چرا بستن اصولی میلگرد اهمیت دارد؟
اگر میلگردها به درستی بسته نشوند، هنگام بتنریزی جابجا میشوند و این موضوع باعث کاهش پوشش بتن، تمرکز تنش و در نهایت شکست سازه میشود.
بستن اصولی میلگرد یعنی حفظ فواصل طراحی، ایجاد گرههای محکم و جلوگیری از حرکت میلگردها در زمان بتنریزی.
آشنایی با ابزار و وسایل مورد نیاز برای بستن میلگرد
انواع سیم آرماتوربندی و کاربرد هرکدام
سیم آرماتوربندی معمولاً از نوع نرم با ضخامت ۱ تا ۱.۵ میلیمتر است.
دو نوع متداول آن شامل سیم سیاه پخته (رایجترین گزینه در کارگاهها) و سیم گالوانیزه (مقاوم در برابر زنگزدگی در محیطهای مرطوب) است.
در پروژههای بزرگتر از رولهای سیم مخصوص تفنگ میلگردبند استفاده میشود که سرعت اجرای کار را بالا میبرد.

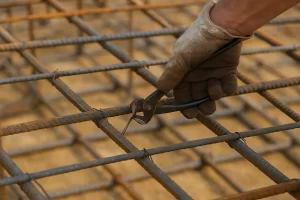

ابزارهای دستی و مکانیکی گره زدن میلگرد
ابزارهای اصلی شامل انبر آرماتوربندی (قلاب)، سیمپیچ میلگرد، آچار مخصوص آرماتوربندی دستی و تفنگ گرهزن میلگرد است.
روش انتخاب ابزار بستگی به مقیاس پروژه و بودجه دارد؛ در پروژههای کوچک روش دستی و در کارهای بزرگ تفنگ مکانیکی توصیه میشود.
بررسی تفنگ میلگردبند و مزایای استفاده از آن
تفنگ میلگردبند دستگاهی است که بهصورت خودکار سیم را دور میلگرد میپیچد و گره را در چند ثانیه محکم میکند.
مزایا:
-
افزایش سرعت کار تا ۵ برابر نسبت به روش دستی
-
کاهش خستگی کارگر و یکنواختی در گرهها
-
مناسب برای پروژههای انبوهسازی و سقفهای گسترده
روشهای گرهزنی میلگرد (آرماتوربندی)
معرفی انواع گرههای متداول در آرماتوربندی
گرهها برای اتصال میلگردها در تقاطعها استفاده میشوند. بسته به محل و نوع بارگذاری، نوع گره متفاوت است:
-
گره ساده (Simple Tie)
-
گره ضربدری (Cross Tie)
-
گره U شکل
-
گره دوبل یا دو دور
گره ساده، گره ضربدری و گره U شکل
-
گره ساده: مناسب برای نقاطی که نیروی زیادی منتقل نمیشود.
-
گره ضربدری: برای شبکههای افقی و محلهایی که فشار بتن بیشتر است.
-
گره U شکل: جهت اتصالات قویتر در ستونها یا دیوارهای برشی.
روش گرهزنی با سیم نرم آرماتوربندی
برای بستن گره:
۱. تکهای از سیم را دور محل تقاطع میلگردها بپیچید.
۲. دو سر سیم را با قلاب بگیرید و بچرخانید تا سفت شود.
۳. مراقب باشید سیم بیش از حد سفت نشود تا نپاشد یا پاره نشود.
نکات کلیدی برای استحکام گرهها
-
از سیم سالم و تمیز استفاده کنید.
-
در نواحی لرزهخیز از گره ضربدری یا دوبل بهره ببرید.
-
جهت گرهها را در ردیفهای مجاور متفاوت انتخاب کنید تا مقاومت یکنواخت شود.
مراحل بستن میلگرد به صورت گامبهگام
آمادهسازی میلگرد و بررسی نقشه سازه
پیش از شروع، میلگردها باید بر اساس نقشه سازه و جدول خم، برش و شمارهگذاری شوند.
زنگزدگی، چربی و گل باید از سطح میلگرد پاک شود.
چیدمان میلگردها در فونداسیون و شناژ
در فونداسیون، میلگردها در دو شبکه عمود بر هم چیده میشوند. شبکه زیر در فاصله مناسب از کف با کاور پلاستیکی یا آجر خشک قرار میگیرد. سپس شبکه بالایی پس از بستن پایهها اجرا میشود.
بستن میلگرد در ستون، تیر و سقف
در ستونها، میلگردهای طولی با خاموتها بسته میشوند تا مقاومت برشی و شکلپذیری افزایش یابد.
در سقفهای تیرچه بلوک، میلگردهای حرارتی و افتی باید طبق نقشه در محل خود ثابت شوند.
کنترل فواصل و پوشش بتن (کاور میلگرد)
پوشش بتن برای محافظت میلگرد از رطوبت و خوردگی حیاتی است:
-
فونداسیون: ۵ تا ۷ سانتیمتر
-
ستون و دیوار برشی: ۳ تا ۵ سانتیمتر
-
سقف و تیر: حدود ۲ تا ۳ سانتیمتر
نکات اجرایی و ایمنی در آرماتوربندی
رعایت فاصله مجاز بین میلگردها
فاصله باید طبق نقشه سازه یا حداقل برابر قطر میلگرد یا ۲۵ میلیمتر باشد تا بتن بهدرستی در فضا نفوذ کند.
نکات ایمنی در هنگام بستن میلگرد
-
استفاده از دستکش ضخیم و کفش ایمنی ضروری است.
-
از ایستادن روی میلگردهای شل یا شبکههای ناپایدار خودداری کنید.
-
هنگام کار در ارتفاع، از داربست و کمربند ایمنی استفاده شود.
جلوگیری از زنگزدگی و آسیب میلگرد
میلگردها باید در محل خشک و به دور از تماس مستقیم با خاک یا رطوبت نگهداری شوند.
در صورت زنگزدگی سطحی، میتوان آن را با برس سیمی تمیز کرد.
اشتباهات رایج در بستن میلگرد
-
استفاده از سیم آرماتوربندی نازک یا بیکیفیت.
-
گرهزنی بیش از حد محکم که باعث پارگی سیم میشود.
-
عدم رعایت پوشش بتن و فواصل استاندارد.
-
بستن ناقص یا رها کردن گرهها در بخشهای بحرانی.
-
چیدمان اشتباه میلگردها نسبت به نقشه اجرایی.
تفاوت روشهای دستی و مکانیکی در بستن میلگرد
مزایا و معایب هر روش
روش دستی:
-
کمهزینه، قابل اجرا در پروژههای کوچک
− زمانبر و نیازمند نیروی انسانی ماهر
روش مکانیکی (با تفنگ میلگردبند):
-
سرعت بالا، گرههای یکنواخت، کاهش خستگی
− هزینه اولیه بالاتر و نیاز به برق یا باتری
مقایسه سرعت، دقت و هزینه
در پروژههای بزرگ، استفاده از تفنگ میلگردبند تا ۷۰٪ در زمان صرفهجویی ایجاد میکند.
در مقابل، در پروژههای کوچکتر، روش دستی همچنان مقرونبهصرفه است.
چکلیست کنترل کیفیت آرماتوربندی
-
مطابقت کامل چیدمان میلگرد با نقشه سازه
-
کنترل فاصلهها و کاور با گیج یا خطکش فلزی
-
بررسی استحکام گرهها در چند نقطه تصادفی
-
اطمینان از تمیز بودن سطح میلگرد پیش از بتنریزی
-
تأیید نهایی توسط مهندس ناظر پیش از بتنریزی
جمعبندی و توصیههای نهایی
در نهایت، اجرای صحیح آرماتوربندی مستقیماً با ایمنی، دوام و کیفیت سازه ارتباط دارد.
با رعایت نکات زیر میتوان از بروز خطاهای پرهزینه جلوگیری کرد:
-
همیشه از سیم آرماتوربندی استاندارد و نرم استفاده کنید.
-
گرهها را با دقت و استحکام یکنواخت ببندید.
-
در نواحی بحرانی از گرههای ضربدری یا دوبل استفاده شود.
-
نظارت مهندس ناظر را جدی بگیرید و قبل از بتنریزی از تأیید او مطمئن شوید.
به خاطر داشته باشید: هزینه اجرای اصولی آرماتوربندی بسیار کمتر از هزینه اصلاح سازهای معیوب است.
سؤالات متداول درباره بستن میلگرد
-
چرا باید میلگردها را با سیم بست؟
برای ثابت نگه داشتن شبکه میلگرد در هنگام بتنریزی و جلوگیری از جابجایی آنها. -
بهترین نوع سیم برای آرماتوربندی چیست؟
سیم نرم پخته (سیاه) با قطر ۱ تا ۱.۵ میلیمتر برای کار دستی، و سیم مخصوص رولدار برای تفنگ میلگردبند. -
تفاوت گره ساده و ضربدری چیست؟
گره ضربدری نسبت به گره ساده مقاومت بیشتری دارد و در محلهایی با بار زیاد استفاده میشود. -
فاصله مجاز بین میلگردها چقدر است؟
طبق آییننامه، حداقل برابر قطر میلگرد یا ۲۵ میلیمتر (هرکدام بزرگتر باشد). -
آیا استفاده از تفنگ میلگردبند بهصرفه است؟
برای پروژههای بزرگ بله؛ زیرا سرعت و دقت کار را چند برابر میکند و هزینه نیروی انسانی را کاهش میدهد. -
اگر میلگردها زنگ زده باشند، میتوان از آنها استفاده کرد؟
در صورت زنگزدگی سطحی، با برس سیمی تمیز میشوند، اما زنگزدگی عمیق نیاز به تعویض دارد. -
اشتباهات رایج در بستن میلگرد چیست؟
گرههای سست، استفاده از سیم بیکیفیت، رعایت نکردن کاور و فاصلهها از جمله خطاهای متداولاند. -
چگونه میتوان استحکام گرهها را کنترل کرد؟
با وارد کردن نیروی دستی روی گرهها؛ اگر گره باز نشد یا شل نشد، اتصال مناسب است. -
بستن میلگرد چقدر زمان میبرد؟
در پروژههای دستی روزانه بین ۱ تا ۲ تن میلگرد بسته میشود؛ با تفنگ میلگردبند این مقدار تا ۵ تن افزایش مییابد. -
آیا لازم است همه گرهها بسته شوند؟
در محلهای بحرانی (اتصالات، کنجها، تکیهگاهها) بله، اما در برخی شبکههای کمبار میتوان برخی گرهها را با فواصل استاندارد بست.
