مفهوم حداقل میلگرد در دال بتنی چیست؟
حداقل میلگرد دال سطح مقطع آرماتور کششی است که حتی اگر محاسبات خمشی به لحاظ مقاومت «نیاز» کمی نشان بدهد، باز هم برای کنترل ترکهای جمعشدگی و حرارتی، حفظ پیوستگی بتن ترکخورده و بهبود شکلپذیری باید اجرا شود. این آرماتور «حداقل» کف ایمنی عملکردی دال را تضمین میکند.
نقش میلگرد در کنترل ترک و خیز دال
-
کنترل ترک: بتن در کشش ضعیف است و تحت جمعشدگی/حرارت به ترکهای ریز مستعد میشود. شبکه میلگرد دال، عرض ترکها را محدود میکند.
-
کنترل خیز: هرچند خیز تابع سختی خمشی و ضخامت است، اما حضور حداقل آرماتور با نگهداشتن یکپارچگی ترکخورده، سختی مؤثر را بهتر حفظ میکند.
-
پایداری بلندمدت: میلگرد حداقل در دوام و ماندگاری ظاهری (نمای بدون ترکهای نامطلوب) مؤثر است.
تفاوت میلگرد اصلی و میلگرد حرارتی در دال
-
میلگرد اصلی (طولی/عرضی): همسو با مسیرهای لنگری بحرانی (جهت تیرریزی یا توزیع بار) برای تأمین مقاومت خمشی.
-
میلگرد افت و حرارت (میلگرد حرارتی دال): معمولاً در جهت عمود بر میلگرد اصلی قرار میگیرد و برای مقابله با جمعشدگی/انقباض حرارتی و پراکندگی ترکهای سطحی به کار میرود.
عوامل مؤثر بر مقدار میلگرد حداقل
-
مقاومت فشاری بتن (fc’) و مقاومت تسلیم فولاد (fy)
-
نوع دال (یکطرفه/دوطرفه/تخت/تیرچهبلوک/مجوف/پیشتنیده)
-
ضخامت دال و نسبت دهانه به ضخامت (اثر بر فاصله مجاز و کنترل خیز)
-
شرایط محیطی و دوام (رطوبت/خوردگی → کاور و آرایش)
-
الزامات اجرایی و اقتصادی (قطر در دسترس، فاصلهگذاری قابل اجرا، وزن مصرفی)
ضوابط آییننامهای حداقل میلگرد دال بتنی
برای رعایت کنترل حداقل فولاد کششی، آییننامهها حداقلهایی را تعیین میکنند که حتی در صورت نیاز خمشی پایین هم باید برقرار شوند.
-
حداقل آرماتور طبق مبحث نهم مقررات ملی ساختمان:
در دالهای معمولی ساختمان، نسبت حداقل آرماتور کششی معمولاً با رابطهی As,min = 0.0018 × b × h شناخته میشود (برای محدودههای متداول مقاومت بتن و فولاد). -
مقادیر پیشنهادی طبق آییننامه ACI 318:
برای فولادهای رایج (تا حدود fy≈۴۰۰–۴۲۰ MPa)، همان نسبت ۰.0018bh قاعدهی مرسوم است. -
درصد حداقل فولاد در دالهای یکطرفه و دوطرفه:
حداقل برای هر جهتِ مسلحشده جداگانه کنترل میشود. در دال دوطرفه، این مقدار در هر دو جهت باید تأمین شود. -
کنترل نسبت As,min بر اساس fc’ و fy:
با افزایش fy، ممکن است نسبت موردنیاز کاهش یابد، ولی قیود فاصله/قطر و کنترل ترک همچنان تعیینکنندهاند. در بتنهای با fc’ بالاتر نیز بررسیهای مکمل لازم است.
یادآوری مهم: همیشه متن بهروز آییننامهای که در پروژه الزام شده (نسخه مبحث نهم/ACI معتبر) را ملاک نهایی بگیرید. مقادیر فوق راهنمای رایجاند اما ممکن است با ویرایش آییننامه یا شرایط پروژه تغییر کنند.
فرمول محاسبه حداقل میلگرد دال بتنی
فرمول عمومی
برای شرایط رایج پروژههای ساختمانی:
As,min = 0.0018 × b × h
-
b: عرض نوار طراحی (معمولاً ۱ متر = 1000 میلیمتر)
-
h: ضخامت کل دال (میلیمتر)
مثال عددی برای محاسبه مقدار میلگرد
فرض کنید دالی با ضخامت ۲۰۰ میلیمتر داریم و میخواهیم حداقل آرماتور یکجهت را به دست آوریم (نوار ۱ متری):
-
As,min = 0.0018 × b × h = 0.0018 × ۱۰۰۰ × ۲۰۰ = 360 mm²/m
-
انتخاب سایز و فاصله:
-
اگر Φ۱۰ (مساحت مقطع یک میلگرد Φ۱۰ ≈ ۷۸.۵ mm²) را انتخاب کنیم:
-
تعداد میلگرد در هر متر = 360 / ۷۸.۵ ≈ ۴.۵۹ → ۵ میلگرد در هر متر
-
فاصله = 1000 / ۵ = ۲۰۰ میلیمتر
-
-
کنترل فاصله نسبت به ضوابط: فاصله ۲۰۰ mm معمولاً ≤ ۳۰۰ mm و ≤ 2h (400 mm) است؛ پس از نظر حداکثر فاصله مجاز است.
-
-
اگر به دلایل اجرایی بخواهیم Φ۸ کار کنیم (مساحت ≈ ۵۰.۳ mm²):
-
تعداد = 360 / ۵۰.۳ ≈ ۷.۱۶ → ۷ یا ۸ میلگرد در هر متر
-
فاصله برای ۸ عدد ≈ ۱۲۵ mm که از نظر کنترل ترک بهتر است، اما وزن و تراکم آرماتور بیشتر میشود.
-
نکته اقتصادی: با افزایش قطر، تعداد میلگرد و عملیات بستن کمتر میشود، اما فاصلهها ممکن است به حد مرزی نزدیک شوند. با کاهش قطر، فاصلهها کوچکتر و کنترل ترک بهتر میشود، ولی هزینه دستمزد/زمان اجرا میتواند بالا برود. انتخاب بهینه تابع هزینه کل (مصالح + اجرا) و کیفیت مطلوب است.
نحوه تعیین قطر و فاصله میلگرد در دال
-
قطر پیشنهادی دالهای متعارف: Φ۸ تا Φ۱۲ (متناسب با ضخامت و شبکه)
-
حداکثر فاصله مجاز: کمتر از 2h یا ۳۰۰ mm (هر کدام کمتر است)
-
کفایت خمشی: اگر طراحی خمشی بیشتر از حداقل شد، بر اساس طراحی نهایی قطر/فاصله را تنظیم کنید.
کنترل اقتصادی و اجرایی میلگرد حداقل
-
استانداردسازی سایز: سعی کنید تعداد سایزها را در پروژه کم نگه دارید.
-
بندهای مهاری و وصلهها: همپوشانی استاندارد، پرت میلگرد را کاهش میدهد.
-
تخمین وزن و برنامهریزی تأمین: وزن تقریبی شبکههای حداقل را برای هر طبقه/زون محاسبه کنید تا تدارکات بهینه شود.
میلگردهای افت و حرارت در دال بتنی
اهمیت میلگرد افت و حرارت
-
کنترل ترکهای جمعشدگی پلاستیک و خشکشدگی
-
توزیع یکنواخت تنشهای حرارتی و بهبود ظاهر سطح
-
کاهش ریسک ترکهای مورب/اتفاقی در گوشهها و کنارهها
ضوابط فاصله و قطر میلگرد حرارتی
-
نسبت سطح مقطع: معمولاً حدود ۰.۰۰۱۸ تا ۰.۰۰۲۰ سطح مقطع بتن در هر جهت
-
حداکثر فاصله: مشابه ضوابط شبکه اصلی (≤ 2h یا ۳۰۰ mm)
-
قطر رایج: Φ۸ تا Φ۱۰ برای دالهای معمولی

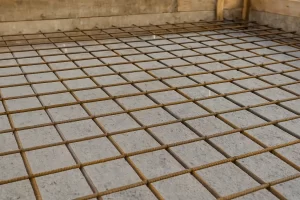

نحوه چیدمان شبکه میلگرد حرارتی در دال
-
شبکه مربعی/مستطیلی در جهت عمود بر میلگرد اصلی
-
در دال دوطرفه، شبکه حرارتی در هر دو جهت توزیع میشود و با فواصل یکنواخت روی کاورها اجرا میگردد.
-
در اطراف بازشوها، لبهها و ترکهای احتمالی، تقویتهای موضعی فراموش نشود.
انواع دال بتنی و تأثیر آن بر مقدار میلگرد
دال یکطرفه
-
انتقال لنگر عمدتاً در یک جهت
-
میلگرد طولی در جهت دهانه اصلی + میلگرد عرضی (حرارتی/توزیعی) عمود بر آن
-
کنترل حداقل در هر دو جهت، اما میلگرد اصلی در جهت بارگذاری بیشتر است.
دال دوطرفه
-
بار در دو جهت توزیع میشود
-
حداقل آرماتور برای هر دو جهت جداگانه کنترل میگردد
-
در نوارهای میانی و ستونی الگوهای آرماتور متفاوت میشود (مطابق خروجی طراحی)
دال تخت (Flat Slab)
-
انتقال نیرو به ستونها بدون تیر میانی
-
تمرکز بر نواحی ستونگیر (ستوناستریپ) و کنترل برش پانچینگ
-
حداقل آرماتور در هر دو جهت، با تمرکز موضعی اطراف ستونها
دال مجوف (هالوکور، یوبوت، کوبیاکس)
-
کاهش وزن دال و افزایش دهانههای اقتصادی
-
الگوی میلگرد تابع سیستم مدولار و ناحیههای توپر اطراف ستون/سوراخها
-
کنترل حداقل آرماتور در پوستههای توپر و نواحی گذر اطراف حفرهها
دال با تیرچهبلوک
-
آرماتور کششی تیرچهها نقش اصلی خمشی را دارد
-
میلگردهای حرارتی/توزیعی در بالای دال (پوسته بالایی) ضروریاند
-
حداقلها برای پوسته و بخشهای توپر جداگانه کنترل شود
دال پیشتنیده و آرماتور معمولی
-
در پسکشیده/پیشکشیده، کابلها نقش اصلی را در مقاومت خمشی و کنترل خیز دارند
-
با این حال، آرماتور حداقل پسیو برای کنترل ترک سطحی و پایداری موضعی اغلب لازم است
-
مقادیر ممکن است کمتر از دال غیرپیشتنیده باشد، اما حذف کامل عموماً مجاز نیست مگر طبق متن آییننامه و طراحی
نکات اجرایی در آرماتوربندی دال بتنی
حداقل پوشش بتن روی میلگرد (کاور)
-
دالهای داخلی: حدود ۲۰ میلیمتر
-
دالهای در معرض رطوبت: حدود ۲۵ میلیمتر یا بیشتر طبق شرایط محیطی
کنترل فاصله و همپوشانی میلگردها
-
حداکثر فاصله: ≤ 2h یا ۳۰۰ mm (هر کدام کمتر است)
-
وصله (Lap Splice): بر اساس fy، نوع میلگرد (آجدار/صاف)، شرایط بتنریزی و موقعیت (بالا/پایین) تعیین شود
-
رعایت فاصله خالی بین میلگردها برای نفوذپذیری بتن (Aggregate Passing)
نکات نظارتی هنگام بتنریزی
-
کنترل فاصله نگهدارها (Spacers/Chairs) برای حفظ کاور
-
اطمینان از بستن صحیح تقاطعها با سیم آرماتوربندی
-
مراقبت از جابجایی شبکه حین بتنریزی و ویبره
-
عملآوری مناسب برای کاهش ترکهای پلاستیک و جمعشدگی
طراحی و کنترل حداقل میلگرد با نرمافزار
طراحی دال در ETABS
-
تعریف Diaphragm و Slab Property با ضخامت و نوع صحیح
-
اختصاص بارهای مرده/زنده/سقف مطابق مراجع
-
استخراج نمودارهای لنگر/برش و تقسیم به نوارهای طراحی (Design Strips)
محاسبه میلگرد دال در SAFE
-
انتقال مدل از ETABS یا مدلسازی مستقیم در SAFE
-
تعریف Design Code، مشخصات Concrete/Steel و Cover
-
استفاده از گزینه Minimum Reinforcement Ratio مطابق آییننامه پروژه
-
بررسی Map آرماتور موردنیاز و تبدیل آن به شبکههای اجرایی استاندارد (قطر/فاصله پیشنهادی)
مدلسازی دال بتنی و کنترلها
-
تعریف Mesh مناسب برای نتایج پایدار (Convergence)
-
کنترل کفایت برش پانچینگ در دالهای تخت
-
اعمال Load Combinations مطابق آییننامه (نهایی/سرویس)
خروجی نقشه آرماتوربندی دال
-
تبدیل نقشههای تحلیلی به نقشه اجرایی با ذکر:
-
قطر و فاصله میلگردها در هر ناحیه
-
کاور، وصلهها، تقویتهای لبه/بازشو
-
جزئیات قطع/ادامه میلگردها در نوارهای مختلف
-
جمعبندی و نکات کلیدی
خلاصه ضوابط مهم محاسبه میلگرد حداقل
-
As,min (رایج): ۰.0018bh برای شرایط متعارف (هر جهت جداگانه)
-
فاصله میلگرد: ≤ 2h یا ۳۰۰ mm
-
کاور: ۲۰–۲۵ mm بسته به شرایط
-
شبکه حرارتی: حدود ۰.۰۰۱۸ تا ۰.۰۰۲۰ سطح مقطع بتن در هر جهت
اشتباهات رایج در آرماتورگذاری دال
-
اتکا صرف به خروجی نرمافزار بدون تنظیم حداقلها
-
فاصلههای بیش از حد و بیتوجهی به کنترل ترک
-
نادیده گرفتن تقویتهای اطراف بازشو
-
کاور ناکافی و جابجایی شبکه هنگام بتنریزی
-
انتخاب سایزهایی که باعث ازدحام/عدم تراکم بتن میشود
توصیههای اجرایی برای دوام و صرفهجویی
-
استانداردسازی سایز و پلانبندی وصلهها برای کاهش پرت
-
استفاده از Spacers استاندارد و کنترل دقیق کاور
-
عملآوری مناسب برای کاهش ترکهای زودرس
-
همراستا کردن تصمیمهای طراحی با هزینه کل پروژه (مصالح + نصب + زمان)
سؤالات متداول (FAQ)
۱) حداقل میلگرد دال بتنی طبق آییننامه چقدر است؟
در شرایط رایج ساختمانی، نسبت حداقل آرماتور کششی هر جهت با As,min ≈ ۰.0018bh در نظر گرفته میشود. نسخه بهروز آییننامه پروژه را ملاک قرار دهید.
۲) فرمول محاسبه حداقل آرماتور (As,min) چیست؟
برای عرض نوار ۱ متر و ضخامت h (میلیمتر): As,min = 0.0018 × ۱۰۰۰ × h.
۳) تفاوت مقدار حداقل در دال یکطرفه و دوطرفه؟
در دال یکطرفه، میلگرد اصلی در جهت بارگذاری است و حرارتی عمود بر آن. در دال دوطرفه، حداقل هر دو جهت کنترل میشود.
۴) چرا باید میلگرد حداقل رعایت شود؟
برای کنترل ترکهای جمعشدگی/حرارتی و حفظ شکلپذیری و دوام.
۵) اگر کمتر از حداقل اجرا شود چه میشود؟
احتمال ترکهای سطحی گسترده، کاهش دوام و افت عملکرد خمشی بالا میرود.
۶) میلگرد افت و حرارت چه نقشی دارد و چگونه محاسبه میشود؟
برای مقابله با جمعشدگی/حرارت. معمولاً حدود ۰.۰۰۱۸–۰.۰۰۲۰ سطح مقطع بتن در هر جهت.
۷) آیا تیرچهبلوک هم میلگرد حرارتی میخواهد؟
بله، در پوسته بالایی دال، میلگردهای توزیعی/حرارتی ضروریاند.
۸) ضوابط مبحث نهم برای حداقل آرماتور دال چیست؟
رعایت نسبت حداقل در هر جهت، ضوابط حداکثر فاصله/حداقل قطر/کاور و کنترلهای دوام. متن بهروز را ملاک قرار دهید.
۹) As,min چگونه با fc’ و fy مرتبط است؟
با افزایش fy، مقدار موردنیاز ممکن است کاهش یابد؛ با fc’ بالاتر ممکن است اصلاحاتی لازم شود. قیود فاصله/ترک همچنان حاکم است.
۱۰) حداقل قطر و حداکثر فاصله میلگرد؟
قطر رایج Φ۸–Φ۱۰ و فاصله ≤ 2h یا ۳۰۰ mm (هر کدام کمتر است).
۱۱) در SAFE/ETABS چطور حداقل را کنترل کنیم؟
در تنظیمات طراحی، Minimum Reinforcement Ratio را مطابق آییننامه انتخاب کنید و نقشههای اجرایی را بر آن منطبق سازید.
۱۲) دال تخت چگونه؟
حداقل هر دو جهت کنترل شود و نواحی ستونگیر تقویت ویژه داشته باشند.
۱۳) آیا ضخامت دال بر حداقل تأثیر دارد؟
بله، چون As,min ∝ h و همچنین محدودیت فاصله ≤ 2h اعمال میشود.
۱۴) وزن میلگرد حداقل در m²؟
برای دالهای متعارف، تقریباً ۳ تا ۵ kg/m² (تابع ضخامت و آرایش شبکه).
۱۵) کاور میلگرد دال چقدر باشد؟
حدود ۲۰ mm (داخلی) و ۲۵ mm (در معرض رطوبت)، بسته به شرایط دوام.
۱۶) دال پیشتنیده به میلگرد حداقل نیاز دارد؟
عموماً بله، ولی مقدار آن کمتر است و طبق آییننامه/طراحی تعیین میشود.
۱۷) آیا برای دال کف، حداقل ضروری است؟
بله، برای کنترل ترکهای سطحی و دوام کفسازی.
۱۸) با افزایش بار، حداقل تغییر میکند؟
حداقل، کف الزام است؛ اما طراحی نهایی ممکن است از حداقل بیشتر شود.
۱۹) چطور بین اقتصاد و کیفیت تعادل برقرار کنیم؟
استانداردسازی سایزها، فواصل اجرایی معقول، و بهینهسازی وصلهها + کنترل ترک.
۲۰) اشتباهات رایج چیست؟
عدم تنظیم نسبت حداقل در نرمافزار، فاصلههای زیاد، کاور ناکافی، بیتوجهی به بازشوها.
