جک سقفی ساده چیست؟ کاربرد جک سقفی بدون صلیب و اجزای آن

در پروژه‌های ساختمانی، انتخاب ابزارهای قالب‌بندی و نگهدارنده سقف اهمیت زیادی دارد. یکی از تجهیزات اصلی و حیاتی در این زمینه جک سقفی ساختمانی است که نقش آن، تحمل وزن سقف بتنی تا زمان گیرش کامل بتن می‌باشد. در میان انواع مختلف جک‌ها، جک سقفی ساده و جک سقفی بدون صلیب به دلیل ساختار ساده، وزن کمتر و قیمت مناسب، گزینه‌ای اقتصادی و کاربردی محسوب می‌شوند.

در این مقاله به‌صورت کامل بررسی می‌کنیم که جک سقفی ساده چیست، از چه اجزایی تشکیل شده، چه تفاوتی با مدل صلیب‌دار دارد و در نهایت نکات ایمنی، قیمت و نحوه استفاده از آن را مرور خواهیم کرد.

جک سقفی ساده چیست و چه کاربردی دارد؟

تعریف جک سقفی در قالب‌بندی ساختمان

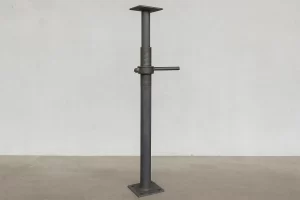

جک سقفی ساده یکی از تجهیزات پرکاربرد در قالب‌بندی سازه‌های بتنی است. وظیفه اصلی آن نگهداری موقت قالب‌های زیر سقف و تحمل وزن بتن خیس تا زمان خشک شدن کامل است. این نوع جک از دو لوله فولادی تو در تو (نری و مادگی) ساخته شده و به کمک پیچ رزوه و مهره تنظیم، ارتفاع آن به‌صورت دقیق قابل کنترل است.

در پروژه‌هایی که نیاز به تنظیم ارتفاع بین ۱.۵ تا ۴ متر دارند، این نوع جک بهترین انتخاب است. در مدل‌های خاص، ارتفاع جک‌ها تا ۵ یا ۵.۵ متر نیز قابل افزایش است.

تفاوت جک سقفی ساده با انواع دیگر جک‌ها

در مقایسه با جک سقفی صلیب‌دار، نوع ساده فاقد بازوهای جانبی (صلیب) است. حذف صلیب باعث کاهش وزن و قیمت جک می‌شود اما همچنان اگر از فولاد مقاوم ساخته شود، استحکام لازم برای پروژه‌های معمولی را دارد.

جک صلیب‌دار معمولاً برای پروژه‌هایی با سقف‌های سنگین‌تر یا دهانه‌های بلندتر استفاده می‌شود. در مقابل، جک سقفی ساده برای سقف‌های تیرچه‌بلوک و پروژه‌های معمولی انتخاب اقتصادی‌تر و سبک‌تری است.

اجزای تشکیل‌دهنده جک سقفی ساده

برای درک بهتر عملکرد جک سقفی، باید اجزای آن را بشناسیم. این قطعات در کنار هم، سازوکاری دقیق و ایمن برای تنظیم ارتفاع و تحمل بار فراهم می‌کنند.

لوله نری و مادگی

هسته اصلی جک سقفی از دو لوله فولادی تشکیل شده است:

• لوله مادگی (قطر حدود ۶ سانتی‌متر) که بخش بیرونی و ثابت جک است.

• لوله نری (قطر حدود ۵ سانتی‌متر) که داخل مادگی حرکت می‌کند و با پین در ارتفاع دلخواه قفل می‌شود.

رزوه و مهره تنظیم

بر روی لوله نری یا مادگی رزوه‌ای وجود دارد که با چرخاندن مهره روی آن، می‌توان ارتفاع جک را به‌صورت میلی‌متری تنظیم کرد. رزوه جک سقفی باید دقیق و ماشین‌کاری‌شده باشد تا در طول استفاده هرز نشود.

سکوی زیرسری و ته‌جک

در بالای جک، صفحه‌ای به نام زیرسری قرار دارد که وزن قالب و تیرچه‌ها روی آن منتقل می‌شود. در پایین نیز صفحه‌ای به نام پایه یا ته‌جک برای پایداری روی زمین نصب شده است.

جنس و ضخامت لوله جک سقفی

جنس جک‌ها معمولاً از فولاد ST37 یا ST52 است. ضخامت ورق بین ۲ تا ۳ میلی‌متر انتخاب می‌شود تا بتواند تا ۲ تن بار فشاری را تحمل کند. این ضخامت و جنس فولاد از عوامل تعیین‌کننده در ایمنی و دوام جک هستند.

کاربرد جک سقفی بدون صلیب در پروژه‌های ساختمانی

استفاده در قالب‌بندی سقف‌های بتنی

مهم‌ترین کاربرد جک سقفی ساده، در قالب‌بندی سقف‌های بتنی تیرچه‌بلوک یا دال بتنی است. این جک‌ها در زیر قالب چوبی یا فلزی قرار می‌گیرند تا وزن بتن خیس و آرماتورها را تحمل کنند.

کاربرد در نگهداری موقت قالب‌ها

در پروژه‌هایی که سقف یا ستون در حال قالب‌گیری است، جک سقفی بدون صلیب نقش تکیه‌گاه موقت را دارد. پس از خشک شدن بتن، به‌راحتی باز شده و در محل دیگر مورد استفاده قرار می‌گیرد.

مزایای جک سقفی بدون صلیب نسبت به نوع صلیب‌دار

• وزن کمتر و نصب سریع‌تر

• قیمت پایین‌تر نسبت به مدل صلیب‌دار

• سهولت در جابه‌جایی در پروژه‌های بزرگ

• اشغال فضای کمتر در هنگام انبار کردن

انواع جک سقفی و مقایسه مدل‌ها

جک سقفی صلیب‌دار

مدل صلیب‌دار دارای بازوهای فلزی در قسمت بالا است که پایداری و توزیع بار را افزایش می‌دهد. برای سقف‌های با دهانه بلند و وزن زیاد مناسب است.

جک سقفی ساده

نوع ساده فاقد صلیب بوده اما با وجود ساختار سبک‌تر، توان تحمل بار تا ۲ تن را دارد و برای اغلب پروژه‌های معمولی گزینه‌ای اقتصادی و مطمئن است.

تفاوت در میزان تحمل بار و تنظیم ارتفاع

در جک‌های صلیب‌دار، به دلیل وجود بازوها، میزان تحمل بار کمی بالاتر است، اما جک ساده با استفاده از فولاد مرغوب و رزوه دقیق می‌تواند همان ایمنی را فراهم کند. هر دو مدل قابلیت تنظیم ارتفاع دارند اما جک ساده معمولاً در پروژه‌های تا ۴ متر ارتفاع استفاده می‌شود.

نکات ایمنی هنگام استفاده از جک سقفی

نحوه نصب صحیح جک سقفی

برای نصب جک سقفی باید دقت شود سطح زمین تراز و محکم باشد. ته‌جک باید کاملاً روی زمین قرار گیرد و صفحه زیرسری زیر قالب ثابت شود. پین‌ها باید به‌درستی در محل قفل شوند تا از لغزش احتمالی جلوگیری شود.

بازرسی دوره‌ای و نگهداری جک‌ها

رزوه‌ها و مهره‌ها باید مرتباً روغن‌کاری و تمیز شوند تا زنگ نزنند. از جک‌هایی که دچار خمیدگی یا رزوه‌های خراب هستند نباید استفاده شود. نگهداری صحیح، عمر مفید جک را چندین برابر افزایش می‌دهد.

قیمت و عوامل مؤثر بر هزینه جک سقفی ساده

تأثیر جنس و ضخامت بر قیمت

قیمت جک سقفی به جنس فولاد، ضخامت لوله، نوع رزوه و پوشش سطحی بستگی دارد. فولاد ST52 گران‌تر ولی مقاوم‌تر است. همچنین جک‌های گالوانیزه به‌دلیل مقاومت در برابر زنگ‌زدگی، قیمت بالاتری نسبت به جک‌های رنگ‌شده دارند.

خرید جک سقفی نو و دست دوم

خرید جک دست دوم برای پروژه‌های کوچک مقرون‌به‌صرفه است، اما باید از سلامت رزوه‌ها و عدم خمیدگی آن اطمینان حاصل شود. جک نو معمولاً برای پروژه‌های بلندمدت یا پیمانکاران حرفه‌ای توصیه می‌شود.

جدول مشخصات فنی جک سقفی ساده

جمع‌بندی و نکات پایانی

در پاسخ به پرسش «جک سقفی ساده چیست؟» می‌توان گفت:
جک سقفی ساده یکی از ضروری‌ترین ابزارهای قالب‌بندی در ساخت‌وساز است که با ساختار ساده، وزن مناسب و قیمت اقتصادی، برای پروژه‌های متوسط و کوچک بسیار کاربردی است.

این نوع جک به‌دلیل نداشتن صلیب، سبک‌تر و نصب آن سریع‌تر است. اگر از فولاد مقاوم ساخته شود، در عین سادگی کاملاً ایمن و قابل اعتماد است.

پیمانکاران، انبوه‌سازان و مجریان پروژه‌های بتنی با انتخاب جک سقفی ساده می‌توانند علاوه بر کاهش هزینه‌ها، سرعت اجرای کار را نیز افزایش دهند.

سؤالات متداول

۱. جک سقفی ساده چیست و چه کاربردی دارد؟
ابزاری برای نگهداری قالب سقف در زمان بتن‌ریزی است و تا زمان خشک شدن بتن بار سقف را تحمل می‌کند.

۲. تفاوت جک سقفی ساده با جک صلیب‌دار چیست؟
جک صلیب‌دار بازوهای جانبی دارد و برای بارهای سنگین‌تر مناسب است؛ جک ساده سبک‌تر و اقتصادی‌تر است.

۳. اجزای اصلی جک سقفی ساده شامل چه قسمت‌هایی است؟
از لوله نری و مادگی، رزوه، مهره تنظیم، پین و صفحه زیرسری تشکیل می‌شود.

۴. ارتفاع قابل تنظیم جک سقفی چقدر است؟
بین ۱.۵ تا ۴ متر و در برخی مدل‌ها تا ۵ متر.

۵. تحمل بار هر جک سقفی چقدر است؟
بین ۱ تا ۲ تن بسته به ضخامت و جنس لوله.

۶. آیا جک بدون صلیب ایمن است؟
بله، اگر مطابق استاندارد تولید شود و در ارتفاع مناسب استفاده گردد.

۷. ضخامت مناسب لوله چقدر است؟
بین ۲ تا ۳ میلی‌متر برای اغلب پروژه‌ها کافی است.

۸. چگونه ارتفاع جک تنظیم می‌شود؟
با چرخاندن مهره روی رزوه و قفل کردن پین در ارتفاع دلخواه.

۹. جنس جک سقفی چیست؟
از فولاد ST37 یا ST52 با پوشش ضدزنگ.

۱۰. آیا جک ساده برای سقف تیرچه‌بلوک مناسب است؟
بله، مخصوصاً برای این نوع سقف طراحی شده است.
