تفاوت فورجینگ قالب بسته با فورجینگ قالب باز چیست؟

معرفی فرآیند فورجینگ (آهنگری فلزات)

فورجینگ چیست و چگونه انجام می‌شود؟

فورجینگ (Forging) به فرآیند شکل‌دهی فلز در حالت جامد گفته می‌شود که با اعمال فشار یا ضربه (توسط چکش، پرس یا پتک) انجام می‌گیرد. در این فرآیند، فلز بدون ذوب شدن، تغییر شکل پلاستیکی پیدا می‌کند و ساختار درونی آن متراکم‌تر و همگن‌تر می‌شود.
این تراکم باعث افزایش استحکام، چقرمگی، مقاومت به ضربه و خستگی در قطعه می‌شود.

انواع روش‌های فورجینگ در صنعت

به‌طور کلی فورجینگ به سه دسته اصلی تقسیم می‌شود:

1. فورجینگ قالب باز (Open Die Forging)

2. فورجینگ قالب بسته (Closed Die Forging)

3. فورجینگ دقیق (Precision Forging)

هر روش برای نوع خاصی از قطعه، تیراژ تولید و جنس فلز مناسب است.

تاریخچه و کاربردهای فورجینگ در صنایع مختلف

فورجینگ از دوران باستان تا امروز تغییرات زیادی کرده است. از پتک‌های آهنگری دستی تا پرس‌های هیدرولیکی هزار تُنی، همگی با هدف افزایش استحکام فلزات توسعه یافته‌اند. امروزه قطعاتی مانند میل‌لنگ خودرو، چرخ‌دنده‌ها، تیغه‌های توربین و اتصالات خطوط لوله با روش فورجینگ تولید می‌شوند.

فورجینگ قالب باز (Open Die Forging)

مفهوم و اصول کار فورجینگ قالب باز

در این روش، فلز گداخته بین دو سطح صاف یا اندکی منحنی فشرده می‌شود. برخلاف قالب بسته، در این حالت شکل نهایی قطعه به‌طور کامل توسط قالب تعیین نمی‌شود.
اپراتور با چرخاندن و جابه‌جایی قطعه در حین ضربه، فرم دلخواه را ایجاد می‌کند.

تجهیزات و ابزارهای مورد استفاده در فورج قالب باز

• چکش‌های بخار یا هیدرولیکی

• پرس‌های سنگین

• انبر و ابزار نگهدارنده قطعات داغ

• کوره‌های پیش‌گرم با دمای ۱۱۰۰ تا ۱۲۵۰ درجه سانتی‌گراد

نیرو و فشار در عملیات آهنگری قالب باز بسیار زیاد است، زیرا فلز در تماس آزاد با قالب تغییر شکل می‌دهد.

مزایا و معایب فورجینگ قالب باز

مزایا:

• مناسب برای قطعات بزرگ و خاص‌ساز

• هزینه پایین قالب‌سازی

• جریان دانه‌ای (Grain Flow) یکنواخت‌تر در قطعه

• قابلیت اصلاح ابعاد در حین کار

معایب:

• دقت ابعادی پایین‌تر

• نیاز به ماشین‌کاری نهایی

• وابستگی زیاد به مهارت اپراتور

• عدم امکان تولید انبوه اقتصادی

کاربردهای صنعتی قالب باز

از این روش در صنایع سنگین، پتروشیمی، نیروگاه‌ها، تجهیزات معدن و تولید شافت‌های عظیم استفاده می‌شود.
مواد مناسب برای فورج قالب باز معمولاً فولادهای آلیاژی، نیکل، تیتانیوم و مس هستند.

فورجینگ قالب بسته (Closed Die Forging)

نحوه عملکرد و ویژگی‌های فرآیند قالب بسته

در این روش، فلز داغ داخل قالبی با شکل هندسی قطعه نهایی قرار می‌گیرد. با اعمال فشار زیاد، فلز درون حفره قالب جاری می‌شود و فضای آن را پر می‌کند.
این فرایند باعث می‌شود قطعه‌ای با دقت ابعادی بالا و سطح صیقلی‌تر حاصل شود.

انواع قالب‌ها در فورجینگ قالب بسته

• قالب‌های دو تکه (برای قطعات ساده)

• قالب‌های چند حفره‌ای (برای تولید همزمان چند قطعه)

• قالب‌های با کانال فلاش (برای خروج مواد اضافی)

• قالب‌های بدون فلاش (برای فورج دقیق)

قالب‌سازی در آهنگری بخش حساسی از این فرایند است؛ طراحی دقیق حفره، خطوط جدایش و زوایای خروج، تأثیر مستقیم بر عمر قالب و کیفیت قطعه دارد.

مزایا و محدودیت‌های فورجینگ قالب بسته

مزایا:

• دقت ابعادی و کیفیت سطح بالا

• تکرارپذیری زیاد در تولید انبوه

• کاهش ضایعات مواد

• قابلیت اتوماسیون و تولید سریع

محدودیت‌ها:

• هزینه بالای طراحی و ساخت قالب

• نیاز به تجهیزات سنگین‌تر

• محدودیت در ابعاد قطعات بزرگ

نمونه قطعات تولیدی با قالب بسته

• چرخ‌دنده‌ها و میل‌لنگ‌های خودرو

• قطعات هواپیما

• ابزارهای صنعتی و اتصالات فشارقوی

• قطعات نظامی و انرژی

در مجموع، تولید قطعات خودرو با فورجینگ قالب بسته به دلیل تیراژ بالا و نیاز به دقت زیاد، بیشترین سهم بازار را دارد.

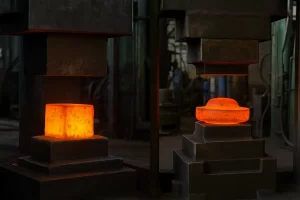

مقایسه بین فورجینگ قالب باز و قالب بسته

تفاوت در دقت ابعادی و کیفیت سطح

یکی از دغدغه‌های مهم کاربران در فورجینگ، دقت ابعادی و کیفیت سطح است.
فورجینگ قالب بسته به‌دلیل شکل‌دهی در حفره بسته، تلرانس‌های بسیار دقیقی ارائه می‌دهد و سطح نهایی آن به پرداخت کمی نیاز دارد. در مقابل، قالب باز به ماشین‌کاری ثانویه نیاز دارد.

مقایسه از نظر هزینه تولید و تیراژ

در تیراژ پایین، قالب باز به‌صرفه‌تر است؛ اما در تولید انبوه، قالب بسته به‌دلیل سرعت بالا و کاهش ضایعات، هزینه نهایی هر قطعه را کاهش می‌دهد.
هزینه تولید در فورج قالب بسته با افزایش تیراژ به‌شدت کاهش می‌یابد.

تفاوت در خواص مکانیکی قطعات

هر دو روش نسبت به ریخته‌گری، خواص مکانیکی بهتری دارند.
اما در قالب بسته به‌دلیل کنترل بهتر جهت دانه‌بندی، استحکام کششی و مقاومت به خستگی بالاتر است.

کاربرد هر روش در صنایع مختلف

• قالب باز: صنایع پتروشیمی، انرژی، نیروگاه، تجهیزات سنگین

• قالب بسته: خودروسازی، هوافضا، ابزارسازی، نظامی

نکات مهم در انتخاب روش مناسب فورجینگ

بررسی نوع قطعه و حجم تولید

اگر قطعه بزرگ و تیراژ پایین دارید، قالب باز انتخاب بهتری است.
اما اگر هدف شما تولید انبوه قطعات دقیق است، قالب بسته توصیه می‌شود.

تأثیر جنس فلز و شرایط حرارتی

دمای فورجینگ فولاد معمولاً بین ۱۱۰۰ تا ۱۲۵۰ درجه سانتی‌گراد است.
فلزات سخت‌تر مانند تیتانیوم یا نیکل ممکن است نیاز به کنترل دقیق‌تر دما داشته باشند تا از ترک یا سوختگی جلوگیری شود.

نقش طراحی قالب در کیفیت نهایی

طراحی دقیق قالب‌ها، مسیر جریان فلز و نحوه تهویه (فلاش) از عوامل کلیدی در کنترل کیفیت در عملیات فورج هستند.
یک قالب با طراحی ضعیف باعث سایش زودهنگام و افت کیفیت قطعه می‌شود.

نگرانی‌های رایج کاربران در انتخاب روش فورجینگ

• آیا قالب بسته می‌تواند دقت و تلرانس لازم را برآورده کند؟

• هزینه ساخت قالب چقدر است و چه زمانی بازگشت سرمایه دارد؟

• آیا کارخانه من تجهیزات لازم برای هر روش را دارد؟

• چگونه از یکنواختی دانه‌های فلز و نبود ترک اطمینان پیدا کنم؟

• مصرف انرژی و هزینه نیروی انسانی در هر روش چقدر تفاوت دارد؟

پاسخ همه این نگرانی‌ها در یک جمله خلاصه می‌شود:
انتخاب روش فورجینگ باید بر اساس تیراژ تولید، نوع قطعه و سطح دقت مورد نیاز انجام شود.

جمع‌بندی و نتیجه‌گیری

کدام روش برای تولید شما مناسب‌تر است؟

اگر به دنبال تولید سریع، دقیق و با کیفیت بالا هستید، فورجینگ قالب بسته بهترین گزینه است.
اما اگر قطعات شما بزرگ، کم‌تیراژ یا خاص‌ساز هستند، فورجینگ قالب باز انتخاب منطقی‌تر و اقتصادی‌تری خواهد بود.

پیشنهادات برای بهینه‌سازی فرآیند فورجینگ

• طراحی اصولی قالب‌ها توسط مهندسان مجرب

• کنترل دقیق دمای عملیات و سرعت ضربه

• استفاده از فولاد ابزار باکیفیت (مثل H13) برای قالب‌ها

• آموزش اپراتور و نظارت مداوم بر کیفیت نهایی و خواص مکانیکی قطعات

در نهایت، چه از قالب باز استفاده کنید و چه بسته، فورجینگ همچنان یکی از برترین روش‌های شکل‌دهی فلزات در جهان است که ترکیب بی‌نظیری از مقاومت، دوام و کیفیت را در قطعات صنعتی فراهم می‌کند.

سوالات متداول درباره تفاوت فورجینگ قالب باز و بسته

1. فورجینگ قالب باز چیست و چه کاربردی دارد؟
   فرآیندی است که فلز بین دو سطح تخت فشرده می‌شود و معمولاً برای قطعات بزرگ به‌کار می‌رود.

2. فورجینگ قالب بسته چه تفاوتی دارد؟
   در قالب بسته، فلز درون حفره‌ای شکل‌دهی می‌شود و دقت و کیفیت سطح بالاتری دارد.

3. کدام روش از نظر هزینه به‌صرفه‌تر است؟
   قالب باز برای تولید کم‌تیراژ و قالب بسته برای تولید انبوه به‌صرفه‌تر است.

4. آیا فورج قالب بسته نیاز به ماشین‌کاری دارد؟
   در بسیاری موارد خیر، مگر در قطعات دقیق با تلرانس‌های بسیار محدود.

5. برای تولید قطعات خودرو کدام روش مناسب‌تر است؟
   فورج قالب بسته، به‌دلیل دقت بالا و امکان تولید انبوه، انتخاب اصلی خودروسازان است.
